Popis produktů
Specifikace produktu
| Normy | ASTM A213 / ASME SA213 |
| Třídy oceli | TP201 TP202 TP304 TP304L TP304H TP309S TP309H TP310S TP316 TP316L TP317 TP321 TP347 TP347H TP348 TP348H TP444 |
| Ekvivalentní standardy | EN 10216-5, DIN 17456, JIS G3463 |
| Vnější průměr trubky (OD) | 16 mm – 63,5 mm |
| Tloušťka stěny trubky (WT) | 1,0 mm – 4,0 mm |
| Délka | Až 20 000 mm (k dispozici na zakázku) |
| Výška ploutve | 8 mm – 16 mm |
| Tloušťka ploutve | 0,3 mm – 0,6 mm |
| Fin Pitch | 8 – 12 FPI |
Struktura žebrované trubky typu G zajišťuje těsné uchycení mezi žebrem a základní trubkou, což má za následek nižší kontaktní tepelný odpor ve srovnání se standardními žebrovanými trubkami typu L- nebo LL{1}}. Výrazně zvětšená plocha přenosu tepla na jednotku délky umožňuje kompaktnější konstrukce kondenzátorů, výparníků a hadů.
Ve srovnání s žebrovanými trubkami vyrobenými z materiálů jako je měď nebo hliník nabízí nerezová ocel vynikající odolnost proti korozi; například TP316L vykazuje vynikající odolnost proti důlkové a štěrbinové korozi, když je vystavena podmínkám běžným v systémech HVAC, jako je kondenzát, kyselý kondenzát z odvlhčování, pobřežní solná mlha a prostředí s nízkou úrovní chloridů.
Přizpůsobené služby
- TORICH nabízí služby přizpůsobení velikosti; specifikace, jako je vnější průměr základní trubky, tloušťka stěny, délka, výška žebra, tloušťka žebra a rozteč žebra (FPI) lze přizpůsobit výkresům nebo konstrukčním parametrům.
- Kromě standardních jakostí jako TP304/304L/316/316L/321/310S lze na základě korozivnosti média vybrat materiály jako 904L, duplexní nerezovou ocel S32205 nebo jiné speciální slitiny; materiál žebra se také může lišit od materiálu základní trubky.
- Poskytujeme různé úpravy a konfigurace konců, včetně hladkých konců, zkosených konců, závitování, rozšiřování, pěchování, přírubových spojů, svařovaných kolen, U-ohybů, vinutých trubek a složitých tvarů podle požadavků zákazníka.
- Možnosti povrchové úpravy zahrnují moření a pasivaci, lesklé žíhání, mechanické leštění a elektrolytické leštění.
Chemické složení
| Živel | C | Mn | Si | P | S | Cr | Ni | N |
|---|---|---|---|---|---|---|---|---|
| TP201 | Menší nebo rovno 0,15 | 5.5–7.5 | Menší nebo rovno 1,00 | Menší nebo rovno 0,060 | Menší nebo rovno 0,030 | 16.0–18.0 | 3.5–5.5 | Menší nebo rovno 0,25 |
| TP202 | Menší nebo rovno 0,15 | 7.5–10.0 | Menší nebo rovno 1,00 | Menší nebo rovno 0,060 | Menší nebo rovno 0,030 | 17.0–19.0 | 4.0–6.0 | Menší nebo rovno 0,25 |
| TP304 | Menší nebo rovno 0,08 | Menší nebo rovno 2,00 | Menší nebo rovno 1,00 | Menší nebo rovno 0,045 | Menší nebo rovno 0,030 | 18.0–20.0 | 8.0–11.0 | - |
| TP304L | Menší nebo rovno 0,035 | Menší nebo rovno 2,00 | Menší nebo rovno 1,00 | Menší nebo rovno 0,045 | Menší nebo rovno 0,030 | 18.0–20.0 | 8.0–12.0 | - |
Mechanické vlastnosti
| Vlastnictví | Pevnost v tahu (MPa) | Mez kluzu 0,2 % (MPa) | Prodloužení (%) | Tvrdost (HB) |
| TP201 | Větší nebo rovno 520 | Větší nebo rovno 275 | Větší nebo rovno 40 | Menší nebo rovno 201 |
| TP202 | Větší nebo rovno 515 | Větší nebo rovno 275 | Větší nebo rovno 40 | Menší nebo rovno 201 |
| TP304 | Větší nebo rovno 515 | Větší nebo rovno 205 | Větší nebo rovno 40 | Menší nebo rovno 201 |
| TP304L | Větší nebo rovno 485 | Větší nebo rovno 170 | Větší nebo rovno 40 | Menší nebo rovno 183 |
Možné alternativní stupně
- Pro venkovní zařízení HVAC instalovaná v pobřežních oblastech je vhodnou volbou TP316L, která nabízí vynikající odolnost proti důlkové korozi vyvolané chloridy-.
- Pro průmyslové systémy HVAC pracující v drsném prostředí nabízejí duplexní žebrované trubky z nerezové oceli 2205 vyšší mechanickou pevnost a vynikající odolnost proti korozi ve srovnání s konvenčními austenitickými nerezovými ocelmi.
- Pro vysokoteplotní horkou vodu, parní výměníky nebo systémy s rekuperací tepla je vhodnou volbou TP321; jeho titanová stabilizace zabraňuje mezikrystalové korozi v rozsahu 350 stupňů – 500 stupňů, takže je vhodný pro aplikace při vysokých-teplotách.
aplikační oblasti
- Komerční klimatizační systémy: Centrální klimatizační zařízení, VRF/VRV systémy, fancoilové jednotky
- Chladicí a chladicí zařízení: Vzduchem-chlazené chladiče, sestavy výparníků, chladicí moduly
- Vzduchem-chlazené kondenzátorové jednotky: Chladicí kondenzátory, kondenzátory HVAC, jednotky pro rekuperaci tepla
- Průmyslové HVAC a procesní chladicí systémy: Systémy chlazení továren, průmyslová klimatizační zařízení, systémy chlazení místností
Zobrazit produkty
Testovací zařízení
Tovární vybavení
Zařízení na moření

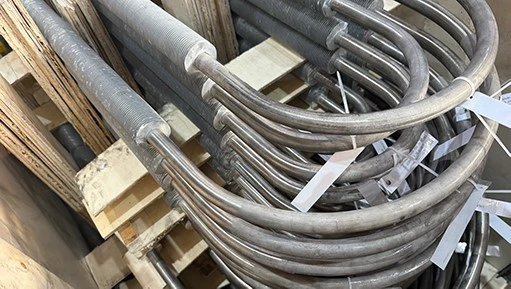

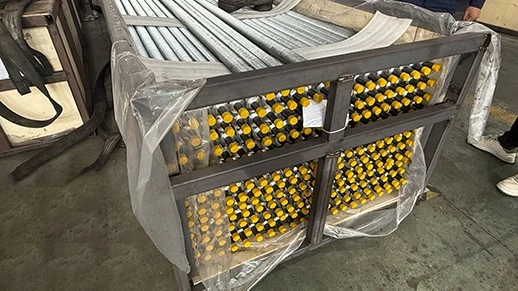

Balíček produktů
FAQ
Otázka: Co je žebrovaná trubka typu G-? Jak se liší od ovinovaných žebrovaných trubek typu L, LL a KL-?
Odpověď: Žebrovaná trubka typu AG- se vyrábí obrobením spirálové drážky do vnějšího povrchu základní trubky, zapuštěním žebra z nerezové oceli do drážky a jejím zajištěním na místě válcováním. Ve srovnání s ovinovanými žebrovanými trubkami typu L, LL a KL- nabízí žebra typu G- těsnější spojení se základní trubkou, nižší kontaktní tepelný odpor a vynikající odolnost vůči vibracím a tepelným šokům.
Otázka: Jaké jsou rozsahy provozních teplot a tlaků pro žebrované trubky typu G- z nerezové oceli?
Odpověď: Běžné třídy austenitické nerezové oceli jsou vhodné pro dlouhodobé-použití v teplotním rozsahu od -196 stupňů do přibližně 450 stupňů .
Otázka: Jak se vybírá rozteč ploutví (FPI)?
Odpověď: Rozteč žeber je primárně určena faktory, jako je odpor proudění vzduchu, kapacita přenosu tepla a riziko znečištění. Výměníky tepla s nuceným{1}}vzduchem obvykle využívají 8–12 FPI; 5–8 FPI lze zvolit pro aplikace zahrnující vysoké rychlosti proudění vzduchu nebo nižší čistotu vzduchu; a 4–6 FPI je vhodný pro prostředí s vysokou prašností, aby se minimalizovalo hromadění prachu a snížila frekvence čištění.
