Strojírenské stroje

V průmyslu strojírenských strojů jsou trubky široce používányhydraulické systémy, potrubí pro přenos tekutiny, chladicí okruhy, přístrojové systémy, konstrukční prvkya zařízení pracující v korozivním nebo náročném prostředí.

Společnost TORICH dodává bezešvé trubky z nerezové oceli, svařované trubky z nerezové oceli, přesné trubky, trubky pro přístrojové vybavení, hydraulické trubky a vybrané trubky z legované oceli pro stavební stroje, důlní stroje, zdvihací zařízení a -těžké průmyslové systémy.

Ať už hledáte hydraulické potrubí, potrubí chladicího systému, korozi -odolné potrubí nebo vysoce -konstrukční potrubí, TORICH poskytuje kompletní řešení.

Rozsah velikostí:

TORICH dodává trubky pro stavební stroje a zařízení v široké škále velikostí, svnější průměryz3 mm až 630mm atloušťky stěnz0,5 mm až 40 mm.

Materiály:

• Nerezová ocel: 304 / 304L / 316L / 321 / 2205 / 2507
• Legovaná ocel: 4130 / 4140 / 42CrMo4

Normy:

• ASTM A269 / ASTM A213 / ASTM A312 / ASTM A511 / ASTM A513 / ASTM A519
• EN 10216-5 / EN 10305-1 / EN 10305-2 / EN 10305-4
• DIN 2391 / DIN 2393
• JIS G3446 / JIS G3445

Strojírenské stroje Aplikace trubek z nerezové oceli



Systém hydraulického válce

Trubkové řešení:Bezešvá nerezová trubka / honovaná trubka

Typické stupně:304 / 316 l / 316 / 2205 / 2507 / 17-4PH

Rozsah velikostí:Vnější průměr: 30–300 mm|WT: 3–40 mm

standardy:ASTM A269 / ASTM A213 / EN 10305-1 / DIN 2391

Dosažitelná kvalita:Tolerance vrtání H8–H9, Ra menší nebo rovna 0,4 μm, přímost menší nebo rovna 0,5 mm/m a odolnost vůči hydrostatickému tlaku větší nebo rovna 400 barům pro stabilní těsnicí výkon v těžkých- hydraulických válcích.

Hydraulický systém vedení

Trubkové řešení:Přesná bezešvá trubka z nerezové oceli pro vysokotlaký-převod hydraulické kapaliny

Typické stupně:304 / 304L / 316L

Rozsah velikostí:Vnější průměr: 6–60 mm|WT: 0,5–4,0 mm

standardy:ASTM A269 / EN 10216-5 / DIN 2391

Dosažitelná kvalita:Tlak při roztržení 400–800 barů s tolerancí vnějšího průměru ±0,08 mm, těsnou ohebností a nulovým-únikem za podmínek vibrací a tlakových cyklů.

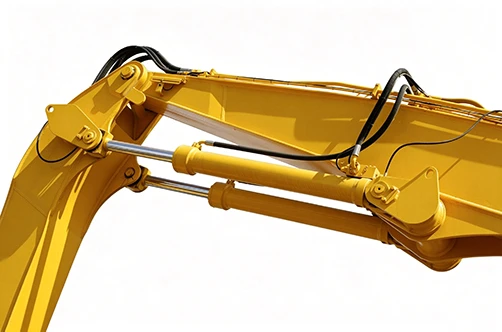

Konstrukční systém výložníku

Trubkové řešení:Vysokopevnostní{0}}konstrukční trubka z nerezové oceli / slitiny pro sestavy výložníku a ramene

Typické stupně:304 / 316L / 2205 / 2507 / 4130 / 4140 / 42CrMo4

Rozsah velikostí:Vnější průměr: 50–325 mm|WT: 4–40 mm

standardy:ASTM A519 / EN 10297 / EN 10216-5

Dosažitelná kvalita:Mez kluzu 355–650 MPa, pevnost v tahu 520–900 MPa, únavová životnost větší nebo rovna 10⁶ cyklům a řízená přímost v rozmezí 0,3–0,5 mm/m pro strukturální stabilitu při cyklickém zatěžování.

Systém paliva a mazání motoru

Trubkové řešení:Bezešvá trubka z nerezové oceli pro systémy přenosu paliva, oleje a hydraulických kapalin

Typické stupně:304 / 304L / 316L

Rozsah velikostí:Vnější průměr: 4–50 mm|WT: 0,5–3,0 mm

standardy:ASTM A269 / ASTM A632 / EN 10305-1

Dosažitelná kvalita:Vnitřní čistota ISO 4406 Ekvivalent menší nebo rovna 18/16/13, míra úniku menší nebo rovna 1×10⁻⁶ mbar·L/s a stabilní chemická odolnost při vystavení naftě, hydraulickému oleji a mazivu.

Potrubí chladicího systému

Trubkové řešení:Nerezová trubka pro chlazení motoru a chladicí okruhy hydraulického oleje

Typické stupně:304L / 316L / 321

Rozsah velikostí:Vnější průměr: 6–25 mm|WT: 0,5–2,0 mm

standardy:ASTM A269 / ASTM A213 / EN 10216-5

Dosažitelná kvalita:Odolnost proti tepelnému cyklování od -40 stupňů do 200 stupňů, Odolnost vůči solné mlze nebo rovna 500 h a stabilní mechanická integrita za podmínek nepřetržitého proudění chladicí kapaliny.

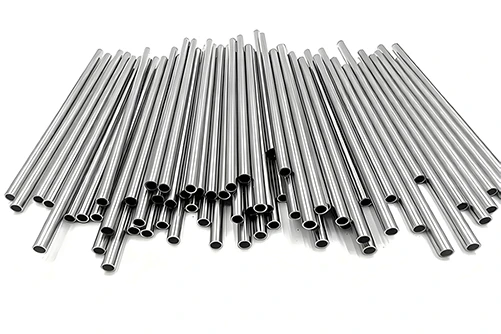

Přístrojový a řídicí systém

Trubkové řešení:Přesné nerezové vybavení a kapilára pro snímací a řídicí systémy

Typické stupně:304L / 316L

Rozsah velikostí:Vnější průměr: 3–25 mm|WT: 0,5–2,0 mm

standardy:ASTM A269 / ASTM A632 / EN ISO 1127

Dosažitelná kvalita:Tolerance vnějšího průměru ±0,05 mm, tolerance WT ±0,03 mm, Ra Menší nebo rovno 0,2 μm vnitřního povrchu a stabilní přenos tlaku až do 600 barů s těsností-hélia.

1. Rozměrové a geometrické přizpůsobení

• Nabízíme přizpůsobení pro ne-standardní velikosti s vnějším průměrem (OD) 3 mm–630 mm a tloušťkou stěny (WT) 0,5 mm–40 mm.
• Toleranci vnitřního průměru pro trubky hydraulického válce lze řídit v rozsahu H7–H9.
• Podporujeme přizpůsobení trubek speciálních{0}}tvarů, včetně eliptických, plochých, mnohoúhelníkových, švestkových{1}}květých, lichoběžníkových a asymetrických průřezů-.
• K dispozici jsou vlastní služby ohýbání trubek s minimálním poloměrem ohybu 1,5D–3D.

2. Kontrola vnitřního povrchu a čistoty

• Přizpůsobitelná drsnost vnitřního povrchu: Ra Menší nebo rovna 1,6 μm (standardní průmyslová kvalita); Ra Menší nebo rovno 0,8 μm (hydraulická třída); Ra Menší nebo rovno 0,4 μm (přesná třída).
• Dostupné procesy zahrnují mechanické leštění, moření a pasivaci, lesklé žíhání, honování vnitřních otvorů a broušení a leštění válečkem.
• Podporuje standardy čistoty ISO 4406, stejně jako ochranné koncovky nebo zátky pro přepravu.

3. Přizpůsobení materiálu

• Austenitická nerezová ocel: 304 / 304L / 316L / 321 (všeobecné hydraulické systémy, potrubí kapaliny odolné proti korozi-, svařované sestavy)
• Feritická nerezová ocel: 409L / 439 / 441 (výfukové systémy a aplikace pro střední-až{4}}vysoké teploty)
• Duplexní nerezová ocel: 2205 / 2507 (vysokotlaké-hydraulické systémy a drsná korozivní prostředí)
• Tepelně-odolná nerezová ocel: 310S (nepřetržitý-provoz při vysokých teplotách)
• Slitiny na -niklu: Inconel / Hastelloy (kritické systémy zahrnující extrémní korozi a vysoké teploty)
• Chrom-molybdenová ocel: 4130 / 4140 (ultra-vysoko{4}}hydraulika a konstrukční nosné-aplikace)

4. Hodnocení mechanické pevnosti a tlaku

• Provozní tlak: 100 – 1000+ bar (provedení závisí na konkrétní aplikaci)
• Tlak při roztržení: Větší nebo roven 2,5 – 4,0 × provozní tlak
• Únavový výkon: 10⁵ – 10⁷ cyklů (test hydraulického impulsu)
• Posilování za studena-: 10% – 60% nárůst síly
• Možnosti tepelného zpracování: Žíhání / Ošetření roztokem / Uvolnění napětí
• Rozsah tvrdosti: 80 HRB – 45 HRC (závisí na materiálu)
• Kontrola přímosti: menší nebo rovna 0,5 mm/m (přesná třída)

5. Přizpůsobení konce trubky a připojení

• Přesně řezané / odjehlované / zkosené konce; rozevření, expanze a redukce končí
• Závitové / svařované / přírubové rozhraní (DIN, JIC, ORFS, SAE kompatibilní)
• Vlastní rozhraní OEM, rychlé konektory a sledovatelnost laserového značení

Náš certifikát





IATF 16949:2016

ISO 9001:2015

Certifikát systému environmentálního managementu



Související produkty



Honovaná trubka z nerezové oceli

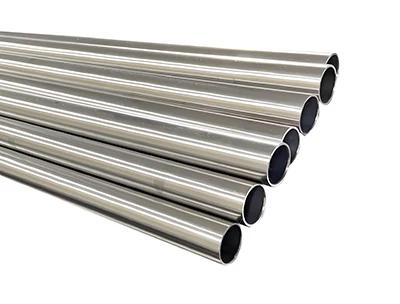

Válcová trubka z nerezové oceli

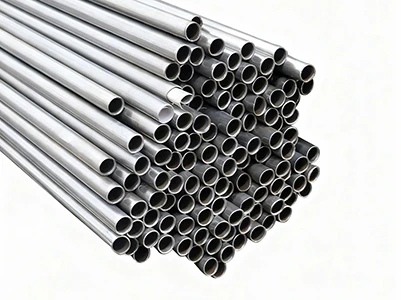

1 Chromoly Hadice

FAQ





01. Podporujete přizpůsobené velikosti?

Ano, podporujeme plně přizpůsobené rozměry trubek stavebních strojů s vnějším průměrem od 3 do 630 mm, tloušťkou stěny od 0,5 do 40 mm a úzkými tolerancemi v rozmezí ±0,1 až ±0,5 mm v závislosti na požadavcích aplikace.

02.K jakým aplikacím slouží vaše nerezové trubky ve stavebních strojích?

Naše trubky z nerezové oceli jsou široce používány v hydraulických systémech, chladicích okruzích, palivových a mazacích potrubích a výfukových systémech, stejně jako pro konstrukční aplikace v rypadlech, nakladačích, jeřábech a důlních zařízeních.

03.Jaké povrchové úpravy jsou k dispozici pro trubky strojírenských strojů?

Nabízíme moření, pasivaci, vnitřní leštění až do Ra 0,4 μm nebo méně, čištění bez oleje-a dusíkové-utěsněné obaly pro hydraulické systémy citlivé na kontaminaci-.

04. Jaké materiály jsou k dispozici?

Dodáváme nerezovou ocel 304/316L/321, duplex (2205/2507), 409L/441, 310S, 17-4PH a slitiny niklu (Inconel/Hastelloy) atd.

05.Jaká je dosažitelná úroveň přesnosti?

Rozměrová tolerance může dosáhnout ±0,05 mm a hydraulická vnitřní přesnost až H7–H12 v závislosti na aplikaci.

06.Trubky z nerezové oceli jsou náchylné k poškrábání a korozi během přepravy na dlouhé{1}}vzdálenosti; jak je balíte?

Používáme exportní{0}}ochranné obaly: každá trubka je vyčištěna, opatřena koncovkami, zabalena pro ochranu proti vlhkosti a bezpečně zabalena. Podle rozměrů a délky potrubí je pak nakládáme do vyztužených beden nebo dřevěných beden.
